【OrcaSlicer】１層目の定着が悪いときにすること その１ ブリムの設定
OrcaSlicerに限らず、FDMプリンタの鬼門である1層目
こんなとき気を付けたい
・プレートへの設置面積が小さい（上物の形状にもよりますが、約D10mm以下は警戒しています。）
・サポートが独立している
定着が悪い、そんなときどうする
ブリムを設定していなければ、まずはブリムを追加しよう

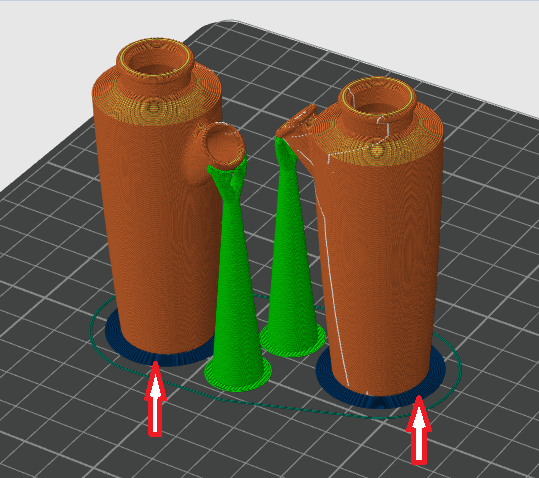

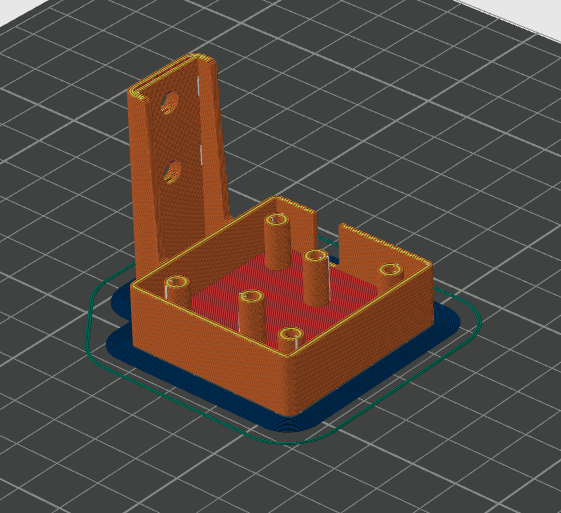

ブリムって何？↓これです↓
OrcaSlicerのどこを設定すればよいか

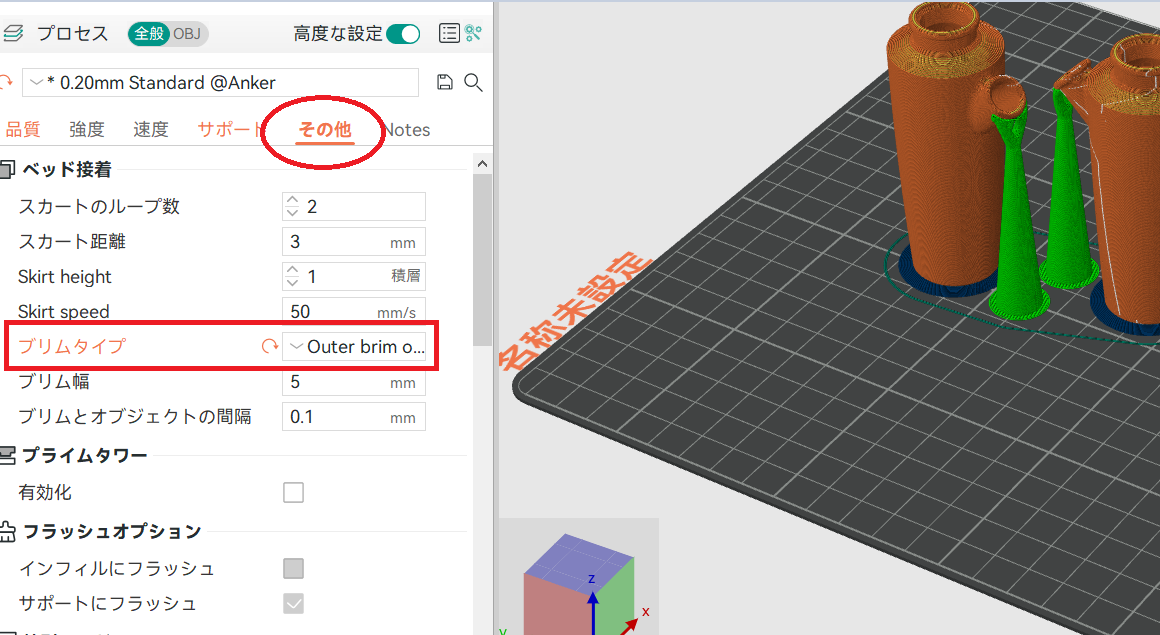

「その他」タブの「ブリムタイプ」から選択しましょう。
ブリムの種類が選択できます。

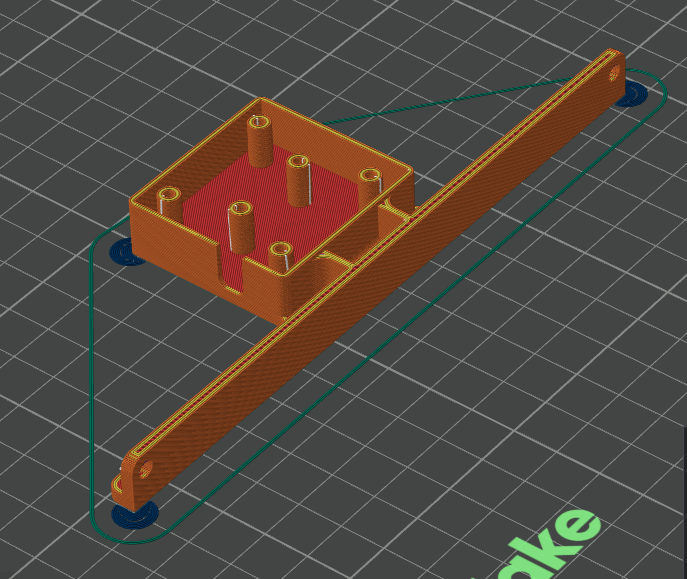

・Mouse ear
めくれやすい角にブリムが生成されます。
・Ouetr brim only
プレート接地面の外側にブリムが生成されます。

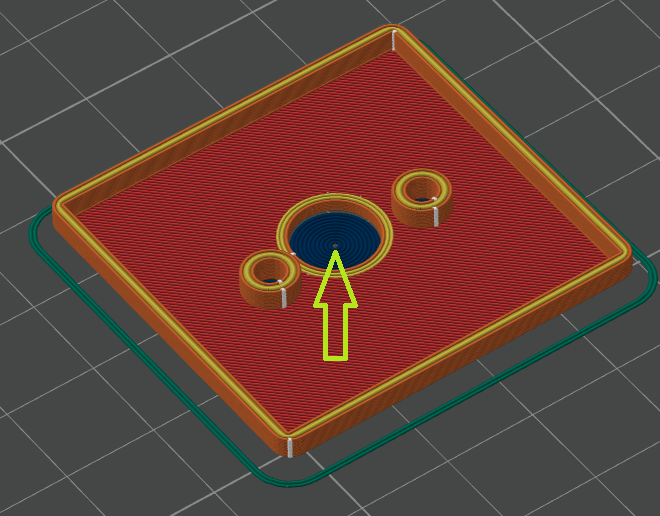

・Inner brim only
プレート接地面の内側にブリムが生成されます。
・Outer and Inner brim
プレート接地面の内側と外側にブリムが生成されます。
OrcaSlicerでブリムの設定をする方法についての説明は以上です。
適切なブリムの設定をして安定した１層目を印刷出来るようになりたいですね。
PythonでSTLデータを作成 その１：numpy-stlを使って植木鉢用受け皿のモデリングに挑戦！ #CAD自動化
ChatGPTなどのいわゆるAIサービスが普及しつつあり、色々な事務仕事が簡単に自動化出来るようになりました。
私は普段3D CADを使って製品の形状を書いている訳ですが、一向にモデリングの自動化の気配を感じません。早く楽になって欲しいけど、実際自動化しようと思ったらどうやるんだろうという興味が湧いてきたので、簡単なもののモデルをPythonを使って書いてみようと思います。
今回書くモデルは観葉植物などの植木鉢の下に敷くあれ、受け皿のモデリングをPythonを使ってトライしたのちに、鉢のサイズに合わせて後から自動で変更出来るように作ってみます。
まずはコマンドプロンプトからライブラリをインストールします。
〜 pip install numpy numpy-stl 〜
今回作成したコードはこちらです。
〜 import numpy as np from stl import mesh import argparse def create_complete_cylinder_with_depressions(diameter, height, filename='flower_saucer.stl'): diameter = diameter +4 #フランジ分を追加、引数には鉢底の直径を入力してほしい radius = diameter / 2.0 first_offset_radius = radius - 2 # 最初のくぼみの2mmオフセット first_depth = 1 # 最初のくぼみの深さ1mm second_offset_radius = radius * 0.8 # 2番目のくぼみの半径 second_depth = height - 2 # 全高から2mm残す深さ second_base_offset_radius = second_offset_radius - second_depth # 2番目のくぼみの底面の半径 num_points = 100 # 円周上の点を生成 angles = np.linspace(0, 2 * np.pi, num_points, endpoint=False) base_circle = np.array([np.cos(angles) * radius, np.sin(angles) * radius, np.zeros(num_points)]).T top_circle = np.array([np.cos(angles) * radius, np.sin(angles) * radius, np.full(num_points, height)]).T first_depression_top = np.array([np.cos(angles) * first_offset_radius, np.sin(angles) * first_offset_radius, np.full(num_points, height)]).T first_depression_base = np.array([np.cos(angles) * first_offset_radius, np.sin(angles) * first_offset_radius, np.full(num_points, height - first_depth)]).T second_depression_top = np.array([np.cos(angles) * second_offset_radius, np.sin(angles) * second_offset_radius, np.full(num_points, height - first_depth)]).T second_depression_base = np.array([np.cos(angles) * second_base_offset_radius, np.sin(angles) * second_base_offset_radius, np.full(num_points, height - second_depth)]).T # STLファイルに保存するためのデータ構造を作成 data = np.zeros(num_points * 12, dtype=mesh.Mesh.dtype) cylinder_mesh = mesh.Mesh(data, remove_empty_areas=False) # 三角形を作成してメッシュに追加 for i in range(num_points): # 底面の三角形 cylinder_mesh.vectors[i * 12] = np.array([base_circle[i], base_circle[(i + 1) % num_points], [0, 0, 0]]) # シリンダーの側面 cylinder_mesh.vectors[i * 12 + 1] = np.array([base_circle[i], top_circle[i], base_circle[(i + 1) % num_points]]) cylinder_mesh.vectors[i * 12 + 2] = np.array([base_circle[(i + 1) % num_points], top_circle[i], top_circle[(i + 1) % num_points]]) # 最初のくぼみでトリムされた上面の残り cylinder_mesh.vectors[i * 12 + 3] = np.array([top_circle[i], first_depression_top[(i + 1) % num_points], first_depression_top[i]]) cylinder_mesh.vectors[i * 12 + 4] = np.array([first_depression_top[(i + 1) % num_points ], top_circle[(i + 1) % num_points], top_circle[i]]) # 最初のくぼみの側面 cylinder_mesh.vectors[i * 12 + 5] = np.array([first_depression_top[i], first_depression_base[i], first_depression_base[(i + 1) % num_points]]) cylinder_mesh.vectors[i * 12 + 6] = np.array([first_depression_top[(i + 1) % num_points], first_depression_top[i], first_depression_base[(i + 1) % num_points]]) # 最初のくぼみの底面 cylinder_mesh.vectors[i * 12 + 7] = np.array([first_depression_base[i], first_depression_base[(i + 1) % num_points], second_depression_top[i]]) cylinder_mesh.vectors[i * 12 + 8] = np.array([first_depression_base[(i + 1) % num_points], second_depression_top[(i + 1) % num_points], second_depression_top[i]]) # 二番目のくぼみの側面 cylinder_mesh.vectors[i * 12 + 9] = np.array([second_depression_top[i], second_depression_base[i], second_depression_top[(i + 1) % num_points]]) cylinder_mesh.vectors[i * 12 + 10] = np.array([second_depression_top[(i + 1) % num_points], second_depression_base[i], second_depression_base[(i + 1) % num_points]]) # 二番目のくぼみの底面 cylinder_mesh.vectors[i * 12 + 11] = np.array([second_depression_base[i], second_depression_base[(i + 1) % num_points], [0,0,height - second_depth]]) # ファイルに保存 cylinder_mesh.save(filename) def main(): parser = argparse.ArgumentParser(description="Generate an STL file for a cylinder with depressions.") parser.add_argument("diameter", type=float, help="Diameter of the cylinder") parser.add_argument("height", type=float, help="Height of the cylinder") args = parser.parse_args() create_complete_cylinder_with_depressions(args.diameter, args.height) if __name__ == "__main__": main() 〜
こちらのコードをstl_make_flower_saucer.pyという名前を付けて保存して
コマンドプロンプトから実行します。
ファイル名の後に 直径 高さ の情報を引数として入力します。
〜 python stl_make_flower_saucer.py 100 10 〜
stl_make_flower_saucer.pyが保存されているフォルダにflower_saucer.stlが生成されました。
直径100mm 高さ10mmの受け皿の3Dデータが出来ました。
引数を変えてあげると
Pythonを使って3Dデータを作成して
引数で形状変更をすることが出来ました。
今日は一旦ここまで。
OrcaSlicerのダウンロードからセットアップまで
現在AnkerM5という3Dプリンタを使用しているのですが
どうも純正スライサーが調子が悪いので、OrcaSlicerを試してみたいと思います。
ダウンロード～セットアップまでの備忘録
2024/4/16現在

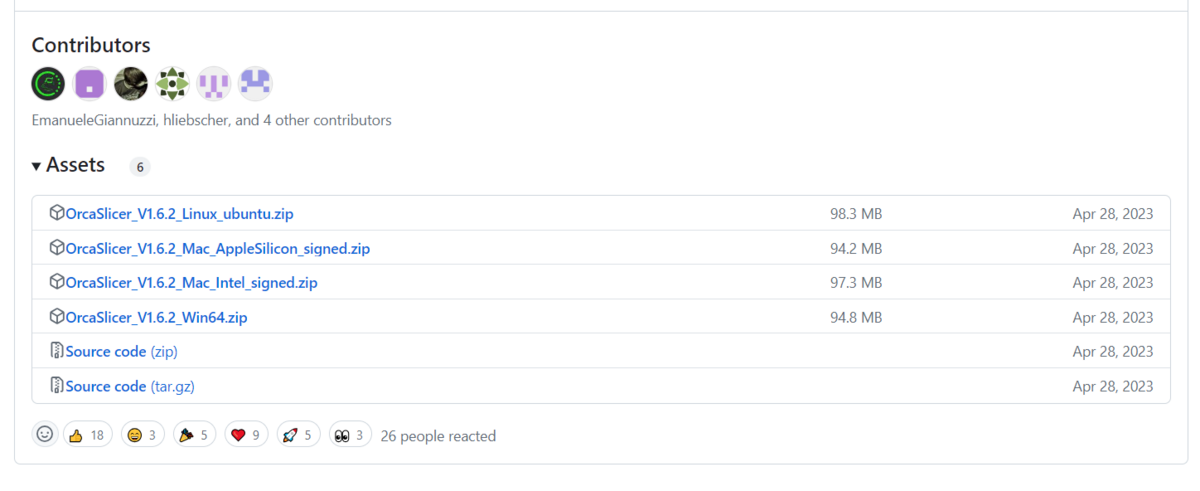

こちらのgithubに公開されている.zipファイル（ページ下方）をダウンロード
私はWin(10)を使っているのでWin64.zipをダウンロードします。

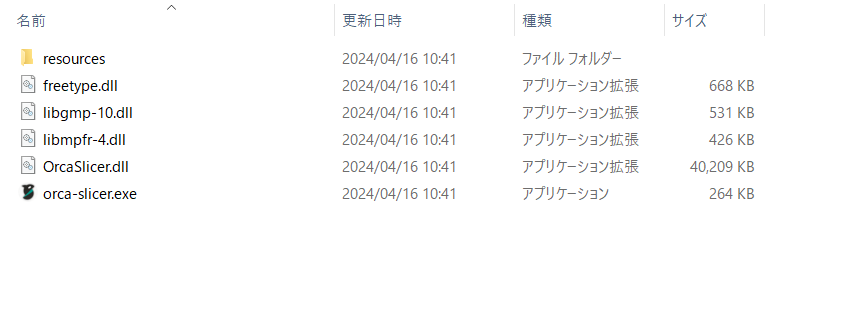

zipをダウンロードしたらまずは展開をします。
orca-slicer.exeを起動します。
以下をセットアップで聞かれます。
・国の選択
・3Dプリンタの機種の選択
・材料の選択
ここでfinishを押したら
最新版に更新しますか？と聞かれて飛ばされたのが↓こちら
また同じようにダウンロードして、
OrcaSlicer_Windows_Installer_V2.0.0.exeを起動します（今回は.zipじゃなかった）
するとセットアップが始まり、先ほどダウンロードしたOrcaSlicerのバージョンがあがりました。

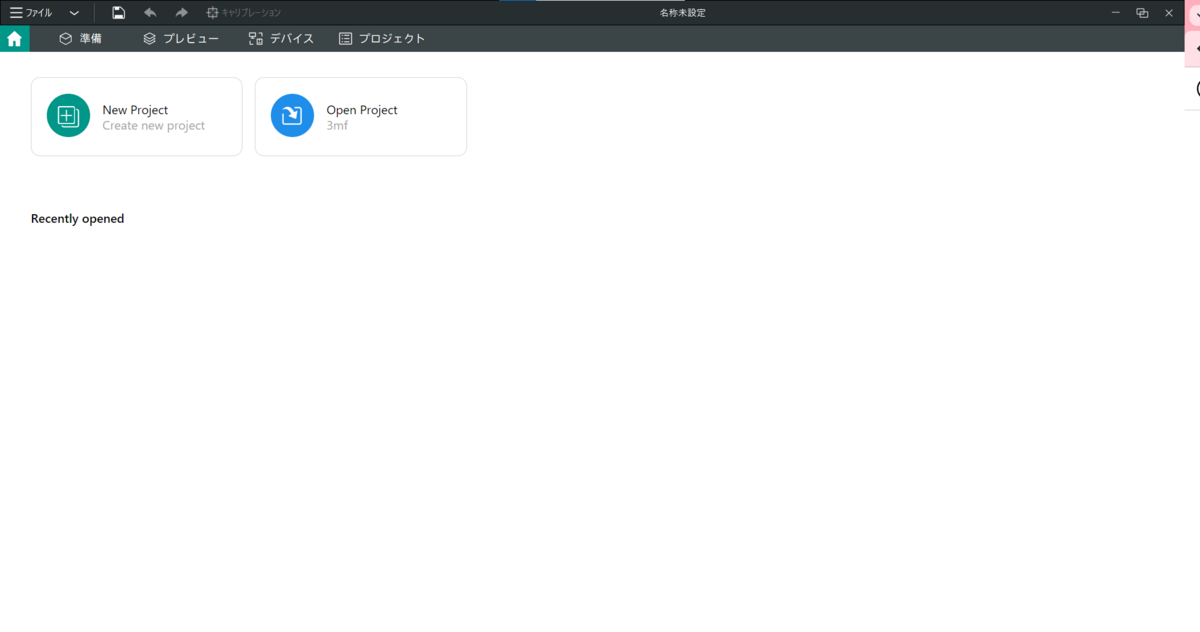

ここまででセットアップは完了です。
